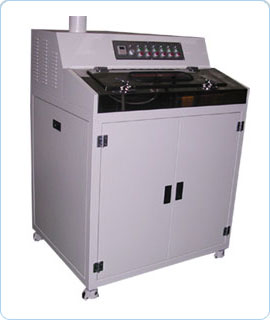

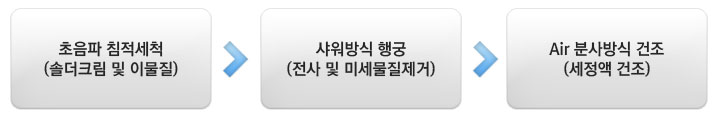

초음파세척이란 전기적에너지를 물리적에너지로 변화시켜 초음파의 진동을 이용하여 Metal mask의 미세한 부분까지 정밀한 세척이 가능하도록해 인쇄성 향상이 가능하도록 하였습니다.
- 기존 Deeping 방식을 채택한 초음파 세척기, Deeping방식에 의한 보다 효과적인 세정력을 기대할 수 있다.
- 일반 Deeping 방식을 탈피하여 세척액의 소모를 최소화 하였다.
- 피세척물을 기울여 세척함으로써 배액시 Frame모서리에 Paste의 이물질이 남지 않도록 하였다.
- 세척액과 초음파를 사용한 세척이므로 Fine Pitch세척 (CSP, QFP, Type)에 용이하다.
- 자동세척이므로 조작이 간편하며 동일품질을 보증하고 별도의 Setting은 필요하지 않다.
- Frame 걸이용 Bar를 이용하여 자유로운 Size의 적용이 가능하다.
- Squeegee 및 Holder 세척도 가능하다.
세척기 외형 1,050(L) X 730(W) X 1,360(H)
세척기 외형 재질 SUS304 (Ivory 외장 도장)
Frame 최대 Size 736(L) X 736(L)
초음파 진동 Size 460(L) X 420(L)
초음파 발진 주파수 Ceramic 진동 자 40KHz
초음파 출력 범위 0 ~ 2,000(SUS 종류 및 두께 변화에 따라 조절가능)
중량 200Kg (세척액 제외)
Air 공급량 내부 Pump 및 외부 Air로 장비가 가동되므로 외로부터
최소 4.5Kgf 이상의 Air 공급이 있어야 함.
배기 Duct 외부로 배추될 수 있는 통풍구 (100) 필요함
전원공급 단상 AC 220V / 60Hz, 소비전력(1,000W)
